raycus ίνα λέιζερ δύναμη cnc ίνα λέιζερ κοπής μηχανή 6kw συμπαγή σχεδιασμό

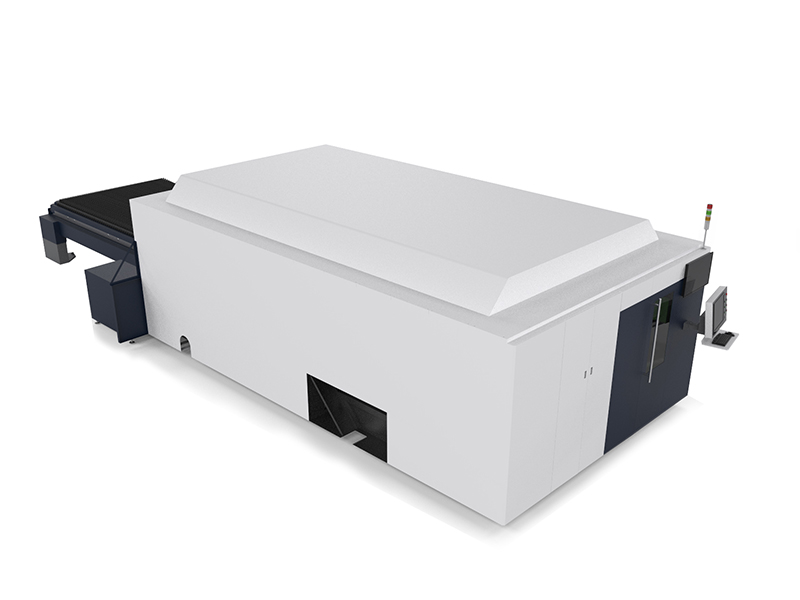

συμπαγής μηχανή κοπής λέιζερ
Λεπτομερής περιγραφή προϊόντος

Αριθμός μοντέλου:ECO-FIBER-1530-6KW ACCURLΕύρος εργασίας:1500x3000mm
Τύπος λέιζερ:ΗΠΑ Raycus Fiber YLS-6KwΜετάδοση:Ταϊβάν YYC Gear And Rack
Κεφαλίδα λέιζερ:Swiss Raytools Αυτόματη παρακολούθησηΣύστημα με βάση το τραπέζι:Ιαπωνικά Yaskawa Servo κινητήρα & σύστημα οδήγησης
Συνολική κατανάλωση ενέργειας:Λογισμικό κοπής λέιζερ Accurl Laser ProfessionalΛέξεις κλειδιά:Μηχανή κοπής λέιζερ σε μέταλλο

Μηχανή κοπής λέιζερ 6KW σε μέταλλο κράματα αλουμινίου 16 mm με ισχύ λέιζερ ινών Raycus

Εισαγωγή προϊόντων

Τα λέιζερ ινών ACCURL προσφέρουν στον οργανισμό σας μια οικονομικά αποδοτική, χαμηλής συντήρησης, χαμηλό κόστος λειτουργίας και φιλική προς το περιβάλλον λύση. Τα μηχανήματα λέιζερ ινών μας παρέχουν ποιοτική κοπή και ανοχές με ελάχιστη απώλεια παραγωγικότητας μεταξύ των εργασιών, που ισοδυναμεί με υψηλότερη απόδοση επένδυσης.

• Κατασκευάζονται από άτομα που χρησιμοποιούν δικά τους μηχανήματα

• Η δέσμη λέιζερ μεταδίδεται μέσω καλωδίου οπτικών ινών και όχι με καθρέφτες και σωληνώσεις καναλιών, με αποτέλεσμα αμελητέα απώλεια ισχύος.

• Η πηγή λέιζερ λέιζερ έχει προσδόκιμο ζωής μεγαλύτερη από τρεις φορές το αντίστοιχο του ισοδύναμου λέιζερ CO2.

• Είναι δυνατές υψηλότερες ταχύτητες κοπής

• Οι διπλοί εναλλάξιμοι πίνακες επιτρέπουν ταχύτερη φόρτωση και εκφόρτωση, μειώνοντας το χρόνο εκτός λειτουργίας

• Το μήκος κύματος λέιζερ είναι το ένα δέκατο του λέιζερ CO2

• Μείωση των μεταβλητών κοπής ή της φυλετικής γνώσης

• Το Fiber Laser είναι εξαιρετικά αποδοτικό, εξισώνει την πολύ χαμηλή κατανάλωση ενέργειας

• Χαμηλό κόστος λειτουργίας, μειωμένο κόστος ενέργειας, χωρίς αέρια λέιζερ που απαιτούνται για την παραγωγή δέσμης

• Υψηλή ευελιξία κοπής (χάλυβας, ανοξείδωτος χάλυβας, ορείχαλκος, χαλκός, τιτάνιο, αλουμίνιο και πολλά άλλα)

• Πολύ λίγα αναλώσιμα

ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

• Κάτω από το άγχος μηχανή laser

• Αυτόματο σύστημα αλλαγής παλετών

• Πηγή φωτός

• Ψυγείο

• Σύστημα CAD / CAM Radan ή Lantek

• Σύστημα μετάδοσης κίνησης ακριβείας και πινιόν (Made in Germany)

• 3 κάτω προστατευτικούς φακούς

• 5 ακροφύσια καθένα από τα ακόλουθα: (1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm)

• 3 προσαρμογείς κεραμικών ακροφυσίων

• Αυτόματα βαθμονομημένο σύστημα ακροφυσίων

• Φακός με μήκος εστίασης 5,9 "

• Σύστημα συλλογής σκουπιδιών Smart / Μεταφορέας τσιπ

• Σύστημα μετάδοσης οπτικών ινών (καλώδιο οπτικών ινών)

• Λειτουργεί με αέρια N2 και O2 (κοπής)

• Σύστημα κατάταξης θέσης αρχικής σελίδας

• Επιλογέας βοηθητικού αερίου

• Λειτουργία NC Βοηθητικής Πίεσης Αερίου

• Προειδοποίηση αυτόματης αντανάκλασης

• Φώτα εργασίας

• Προειδοποιητικές λυχνίες

• Σετ καθαρισμού φακού

• Εργαλεία αφαίρεσης και προσαρμογής

• Επίπεδα γείωσης

• Εγχειρίδια χρήσης στα αγγλικά

ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

• Γραμμική κίνηση

• Μονάδα συλλογής σκόνης

• Πρόσθετα γυαλιά χειριστή

• Φακός με μήκος εστίασης 7,874 "

• Φύλλα φόρτωσης και εκφόρτωσης

• Συστήματα αυτοματισμού & αποθήκευσης

• Αυτόματη αλλαγή ακροφυσίων

• Προσαρμοσμένα μεγέθη πίνακα

• Λάμπες λέιζερ λέιζερ μέχρι 6 kW

• Φως ασφαλείας φωτός

• Κλιματιστικό για ηλεκτρικό πίνακα

• Λογισμικό Metalix, Almacam κλπ. CAD / CAM

• Αισθητήρας LCM (μόνιτορ κοπής λέιζερ) για ανίχνευση διάτρησης και έλεγχο απώλειας κοπής

ΚΕΦΑΛΗΣ ΚΟΠΗΣ

• Η δέσμη λέιζερ μεταφέρεται στην κεφαλή κοπής με καλώδιο οπτικών ινών.

• Το καλώδιο οπτικών ινών είναι στερεωμένο στην είσοδο της κοπτικής κεφαλής.

• Το λέιζερ παραδίδεται στη μονάδα εστίασης αφού ευθυγραμμιστεί στο κολυμβητήριο.

• Η δέσμη λέιζερ ρυθμίζεται στην επιθυμητή εστίαση χρησιμοποιώντας τους φακούς στη μονάδα εστίασης.

• Το προστατευτικό κάλυμμα προστατεύει τους φακούς από τα σωματίδια που προκαλούνται από τη λειτουργία κοπής.

• Το ένθετο αισθητήρα αποτελεί μέρος του συστήματος ελέγχου ανύψωσης και βοηθά στη ρύθμιση της απόστασης μεταξύ του υλικού και της κεφαλής κοπής.

• Ο έλεγχος ανύψωσης ελέγχεται με τους πιο ακριβείς αισθητήρες στην αγορά. Αυτό βοηθά στην παραγωγή καλύτερων περικοπών.

• Η κύρια λειτουργία του κεραμικού είναι η προστασία της κοπτικής κεφαλής.

• Το ακροφύσιο χρησιμοποιείται για τον έλεγχο των βοηθητικών αερίων. Είναι επίσης μέρος του συστήματος χωρητικότητας ελέγχου.

Διαμόρφωση του Μηχανή κοπής λέιζερ

Μηχανική πλατφόρμα: το κάλυμμα, οι ράγες, η βάση, που αποτελείται από ανακλαστικά πλαίσια και άλλα μηχανικά μέρη.

Έλεγχος κίνησης: τέσσερις ισορροπημένοι από τους τρεις εισαγόμενους γραμμικούς οδηγούς υψηλής ακρίβειας, τρεις βίδες με σφαιρίδια υψηλής ακρίβειας, ιμάντες, τρεις βηματικούς κινητήρες και μερικές ταχύτητες.

Βοηθητικά συστήματα: Υπάρχει κυκλοφορητική αντλία νερού ψύξης, συμπιεστές εμφύσησης, ανεμιστήρας καπνού,

Οπτικό σύστημα: σωλήνας λέιζερ, τροφοδοσία λέιζερ, τρία μεταλλικά κάτοπτρα αντανάκλασης και συστατικό κεφαλής εστίασης.

Πλεονεκτήματα

1) Εξαιρετική ποιότητα ακτίνας: Μικρότερη διάμετρο εστίασης και υψηλή αποδοτικότητα εργασίας, υψηλής ποιότητας.

2) Υψηλή ταχύτητα κοπής: Η ταχύτητα κοπής είναι μεγαλύτερη από 20m / min

3) Σταθερή λειτουργία: Υιοθετώντας τα κορυφαία παγκόσμια λαμπτήρες ινών εισαγωγής, σταθερή απόδοση, τα βασικά μέρη μπορούν να φτάσουν 100.000 ώρες?

4) Υψηλή απόδοση για φωτοηλεκτρική μετατροπή: Συγκρίνετε με τη μηχανή κοπής λέιζερ CO2, η κοπή λέιζερ οπτικών ινών έχει τριπλάσια απόδοση φωτοηλεκτρικής μετατροπής

5) Χαμηλό κόστος & χαμηλή συντήρηση: Εξοικονομήστε ενέργεια και προστατεύστε το περιβάλλον. Το ποσοστό φωτοηλεκτρικής μετατροπής είναι έως 25-30%. Χαμηλή κατανάλωση ηλεκτρικής ενέργειας, είναι μόνο περίπου το 20%-30% της παραδοσιακής μηχανής κοπής με λέιζερ CO2. Η μετάδοση γραμμής ινών δεν χρειάζεται να αντικατοπτρίζει τον φακό, εξοικονομεί κόστος συντήρησης.

6) Εύκολη λειτουργία: μετάδοση ινών, χωρίς ρύθμιση της οπτικής διαδρομής.

7) Εξαιρετικά ευέλικτα οπτικά εφέ: Συμπαγής σχεδιασμός, ευέλικτες απαιτήσεις κατασκευής.

Τεχνική Παράμετρος

ΜοντέλοECO-FIBER 3015 / 6KW
Μονάδα ελέγχου CNCΣύστημα CNC FAGOR 8060
Άξονας Χ (Ρακ & Πινιόν)3000 mm
Άξονας Υ (Ρακ & Πινιόν)1500 mm
Άξονας Ζ (Βίδα)100 mm


Μέγιστη ικανότητα κοπής

Ήπιο ατσάλι32 χλστ
Ανοξείδωτο ατσάλι16 mm
Αλουμίνιο16 mm
Διαστάσεις του τεμαχίου1525 x 3050 mm
Ταχεία διαδρομή (άξονας Χ και Υ)105 m / λεπτό
Επιτάχυνση2.5G (25m / s2)
Ταχύτητα φορέα148 m / λεπτό
Απόλυτη ακρίβεια τοποθέτησης± 0,08 mm
Επαναληψιμότητα (άξονας Χ και Υ)± 0,03 mm
Μέγιστη. φορτίου2450 kg
Σύστημα CNC υψηλής απόδοσηςFAGOR 8060 από την Ισπανία Μάρκα
Ισχύς λέιζερIPG YLS-6 kW από τη Γερμανία
Υψηλής απόδοσης κινητήρας / μονάδα σέρβοFAGOR από την Ισπανία Μάρκα
Κεφαλής κοπής λέιζερPRECITEC από τη Γερμανία
ΚινητήραςSTOBER από τη Γερμανία
